Festo DSBC系列氣缸參數詳解 + 選型指南（附替代方案）
在工業自動化領域，氣缸是執行機構的“主力軍”。Festo作為全球氣動元件領導品牌，其產品線以穩定可靠著稱。DSBC系列是Festo最經典、應用最廣泛的標準氣缸之一，遵循ISO 15552國際標準（原ISO 6431、VDMA 24562），具有高度通用性、互換性強的特點，廣泛用于汽車制造、包裝機械、電子裝配、物料搬運等各類自動化設備。
本文為您詳細解析DSBC系列的關鍵參數、選型方法，并提供實用的替代方案，幫助您在采購或設備維護時做出準確決策。

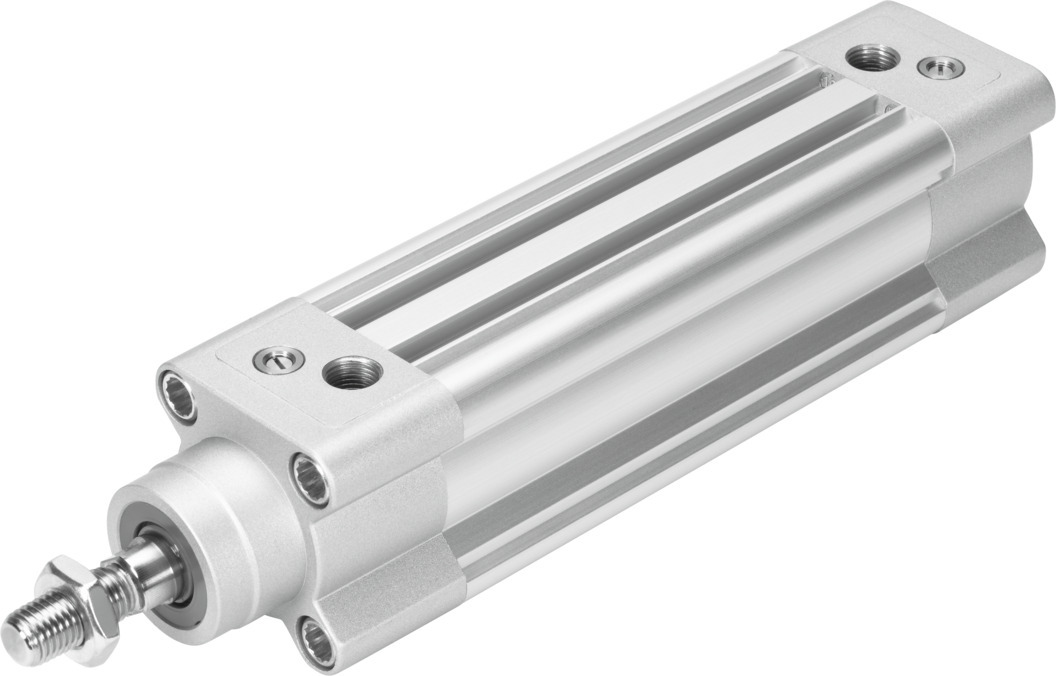

一、DSBC系列氣缸簡介
DSBC系列屬于雙作用標準氣缸，是Festo在原有DNC系列基礎上的升級換代產品。相比老款，它在壽命、密封性能、安裝便利性方面均有提升。主要特點包括：
符合ISO 15552標準：與全球主流品牌（如SMC、亞德客等）的同類產品安裝尺寸互換，便于替換。
結構堅固：缸體采用鋁合金型材，內外壁經硬質陽極氧化處理，耐腐蝕、耐磨。
密封系統優化：采用Festo專利PPS（持久密封系統），顯著降低泄漏，延長使用壽命。
傳感器槽兼容：缸體四周設有標準傳感器安裝槽，可兼容多種位置傳感器。
規格齊全：缸徑從32mm到125mm，行程可定制，覆蓋絕大多數工業應用場景。
二、型號命名規則（以常見型號為例）
Festo的DSBC系列型號遵循清晰的命名邏輯。以典型型號為例：
DSBC-32-50-PPS-A
| 代碼 | 含義 | 說明 |
|---|---|---|
| DSBC | 系列代號 | 雙作用標準氣缸，ISO 15552 |
| 32 | 缸徑 (mm) | 可選：32, 40, 50, 63, 80, 100, 125 |
| 50 | 行程 (mm) | 標準行程：25~500mm，可按需定制 |
| PPS | 緩沖形式 | PPS：自調節氣緩沖（標配，無需手動調節） |
| A | 活塞桿螺紋 | A = 內螺紋；無A = 外螺紋 |
常見后綴補充說明：
| 后綴 | 含義 | 適用場景 |
|---|---|---|
| 無后綴 | 標準型，帶PPS自調節氣緩沖 | 絕大多數通用場景 |
| A | 活塞桿端內螺紋 | 需要連接不同附件的場合 |
| K2 | 耐腐蝕等級2（中等） | 普通工業環境 |
| K3 | 耐腐蝕等級3（較強） | 潮濕、有腐蝕性氣體環境 |
| S | 高溫密封（可達120℃） | 高溫作業環境 |
| E | 雙出桿 | 兩端都有活塞桿，兩端出力相同 |
【圖片建議：型號標簽或銘牌局部放大圖，標注各部分含義】
三、關鍵參數詳解
| 參數 | 說明 | 選型注意事項 |
|---|---|---|
| 缸徑（mm） | 決定氣缸推力。常見缸徑：32、40、50、63、80、100、125 | 推力=活塞面積×工作氣壓。建議理論推力＞實際負載的1.5倍。 |
| 行程（mm） | 活塞桿移動距離。標準行程范圍25~500mm，特殊可達2000mm | 行程需大于實際工作距離。長行程（＞500mm）需考慮活塞桿彎曲和導向。 |
| 工作壓力（MPa） | 允許壓力范圍0.1~1.2 MPa | 常規使用0.4~0.8 MPa。 |
| 緩沖形式 | PPS自調節氣緩沖（標配） | 自動適應負載和速度變化，無需手動調節，簡化安裝調試。 |
| 安裝方式 | 多種可選：通孔（標準）、法蘭、耳軸、耳環等 | 根據設備結構選擇。標準型缸體四周有通孔，可直接安裝。 |
| 使用溫度 | 標準型-20℃~+80℃；高溫型（S）可達120℃ | 高/低溫環境需選特殊密封件。 |
| 耐腐蝕等級 | KBK2（普通）、KBK3（較強）、KBK4（強） | 潮濕、腐蝕性環境需選KBK3或以上。 |
| 材料 | 缸體：陽極氧化鋁；活塞桿：不銹鋼；密封件：NBR/FKM | 食品/醫療等特殊行業需選無銅、無硅、食品級潤滑脂。 |
| 理論推力（N） | 0.6MPa氣壓下參考值： 缸徑32：約480N 缸徑50：約1170N 缸徑80：約3010N | 實際推力需根據工作氣壓計算。 |
【圖片建議：參數表格截圖，或帶尺寸標注的三維模型圖】
四、選型指南（五步法）
第1步：確定負載與缸徑
計算負載所需推力（考慮摩擦力、加速度、安全系數）。
根據工作氣壓（如0.6 MPa）查Festo產品目錄中的理論推力表，選擇缸徑，確保推力至少為負載的1.5倍。
快速參考表（0.6MPa氣壓下理論推力）：
| 缸徑（mm） | 伸出推力（N） | 縮回推力（N） |
|---|---|---|
| 32 | 483 | 415 |
| 40 | 754 | 633 |
| 50 | 1178 | 990 |
| 63 | 1870 | 1630 |
| 80 | 3016 | 2710 |
| 100 | 4712 | 4410 |
示例：負載200 N，工作氣壓0.6 MPa，安全系數1.5 → 所需推力300 N → 選擇缸徑32（推力483N）即可。
第2步：確定行程
測量氣缸從縮回到伸出所需移動的距離，再加適當余量（通常5~10 mm）。
注意：行程超過500mm時，活塞桿伸出后易彎曲，建議增加導向機構或選用帶導向功能的氣缸。
第3步：確認安裝方式
DSBC系列提供豐富的安裝附件，常見選擇：
| 安裝方式 | 適用場景 | 附件型號示例 |
|---|---|---|
| 缸體通孔直接安裝 | 設備有安裝平面，空間緊湊 | 標準缸體自帶 |
| 前/后法蘭安裝 | 需要牢固固定，承受較大負載 | FNC / FPC |
| 耳軸安裝 | 需要氣缸擺動 | TR / TN |
| 耳環安裝 | 需要關節連接 | SGS / SGA |
第4步：選擇耐腐蝕等級與密封
普通車間：標準型（無后綴）即可。
潮濕或腐蝕性環境：選K3（不銹鋼活塞桿，增強密封）。
潔凈室/食品醫藥：選無銅、無硅、食品級潤滑脂版本（需咨詢定制）。
第5步：確認傳感器與附件
DSBC缸體四周有標準傳感器安裝槽，可兼容Festo SME/SMT系列磁簧式或電子式位置傳感器。
如需精確位置控制，可選用帶終端位置鎖緊或中間位置檢測的特殊型號。
【圖片建議：選型流程圖，或不同安裝方式的圖示對比】
五、常見替代方案
當Festo DSBC系列因交期、成本等原因無法采購時，可考慮以下替代方案：
1. Festo同系替代
| 系列 | 特點 | 適用場景 |
|---|---|---|
| DNC系列 | DSBC的前代產品，安裝尺寸相同，但緩沖為可調氣緩沖（非自調節） | 老設備維護、庫存替代 |
| ADN系列 | 緊湊型標準氣缸，ISO 21287標準，尺寸更短 | 安裝空間更受限的場合 |
2. 其他品牌完全互換替代
由于DSBC符合ISO 15552標準，以下品牌相同缸徑、行程的對應系列安裝尺寸完全一致，可直接互換：
| 品牌 | 對應系列 | 備注 |
|---|---|---|
| SMC | C95 或 CP96 | C95為ISO 15552標準，CP96為SMC經典系列 |
| 亞德客 (Airtac) | SC 或 SE 系列 | 經濟型替代，適合一般工業 |
| Chelic (氣立可) | PRA 系列 | 臺灣品牌，性價比高 |
| AirTAC | ACQ 系列 | 國產替代主流選擇 |
重要提醒：
替代時務必核對缸徑、行程、安裝方式、活塞桿螺紋、緩沖形式。
不同品牌傳感器的安裝位置和磁環位置可能有細微差異，如需位置檢測，建議一并更換傳感器或現場測試兼容性。
高溫、腐蝕等特殊環境，替代時需特別注意密封材料和耐腐蝕等級是否匹配。
【圖片建議：安裝尺寸對比表格或CAD重疊圖，展示互換性】
六、選型案例（附選型計算）
項目：某汽車零部件壓裝設備，需用氣缸將工件壓入殼體。
所需壓入力：1200 N
壓裝行程：80 mm
工作氣壓：0.6 MPa
環境：普通車間，無腐蝕
要求：安裝空間有限，需直接固定在設備臺面上
選型過程：
確定缸徑：0.6MPa下，缸徑50推力1178N，接近需求；缸徑63推力1870N，更安全。考慮到壓入力需穩定，選擇缸徑63。
確定行程：80mm，選標準行程100mm（預留余量）。
緩沖形式：普通速度，DSBC標配PPS自調節氣緩沖已足夠。
安裝方式：設備臺面有安裝孔，選缸體通孔直接安裝。
環境：普通，選標準型（無后綴）。
活塞桿螺紋：需連接壓頭，選內螺紋（A）。
最終型號：DSBC-63-100-PPS-A
【圖片建議：該案例的安裝示意圖，標注氣缸與壓頭連接方式】
