如何選擇合適的氣缸型號？——工控采購選型指南
在工業自動化設備中，氣缸是最常見、最基礎的執行元件之一。選對了，設備運行穩定、壽命長；選錯了，漏氣、推力不足、安裝不上，甚至影響整條生產線的效率。
很多采購人員面對氣缸選型時，常常被一堆參數搞暈：缸徑、行程、安裝方式、緩沖類型、使用環境……到底該怎么選？今天這篇文章，幫你理清思路，一步步選出合適的氣缸型號。
第一步：確定氣缸類型
氣缸按動作方式，主要分為三類：
| 類型 | 特點 | 適用場景 |
|---|---|---|
| 單作用氣缸 | 靠壓縮空氣推動活塞向一個方向運動，返回靠彈簧復位 | 簡單夾緊、頂出、定位等短行程場合 |
| 雙作用氣缸 | 靠壓縮空氣推動活塞往返運動，兩個方向都有力 | 大多數自動化設備的標準選擇，應用最廣 |
| 雙桿氣缸 | 活塞桿從兩端伸出，承載能力更強，抗側向力更好 | 需要承受較大側向負載的場合 |
選型建議：如果沒有特殊需求，優先選擇雙作用氣缸，適用范圍最廣，性價比最高。
第二步：確定缸徑（決定推力大小）
缸徑是氣缸最重要的參數之一，它直接決定了氣缸的推力。推力不夠，氣缸推不動負載；推力太大，又浪費氣源、增加成本。
計算公式：
理論推力（雙作用氣缸）：
伸出時推力 = 活塞面積 × 氣壓
縮回時推力 = (活塞面積 - 活塞桿面積) × 氣壓
實用經驗表（按0.5MPa氣壓估算）：
| 缸徑（mm） | 伸出推力（kgf） | 適用場景 |
|---|---|---|
| 20 | 約15 | 小型夾爪、輕型擋停 |
| 32 | 約40 | 普通裝配、定位 |
| 40 | 約60 | 一般自動化設備 |
| 50 | 約100 | 中型搬運、壓合 |
| 63 | 約150 | 重負載、壓裝設備 |
| 80 | 約250 | 重型設備 |
選型建議：實際選型時，建議理論推力大于負載需求的1.5-2倍，留出安全余量。如果負載需要50kg推力，建議選擇缸徑50或63的氣缸。
第三步：確定行程（決定運動距離）
行程就是氣缸活塞桿伸出的距離，也就是你需要氣缸推多遠。
選型要點：
行程不能小于實際需要的工作距離
行程過長時，活塞桿伸出后容易發生彎曲，需要考慮導向機構
常用行程規格：25、50、75、100、125、150、200mm等

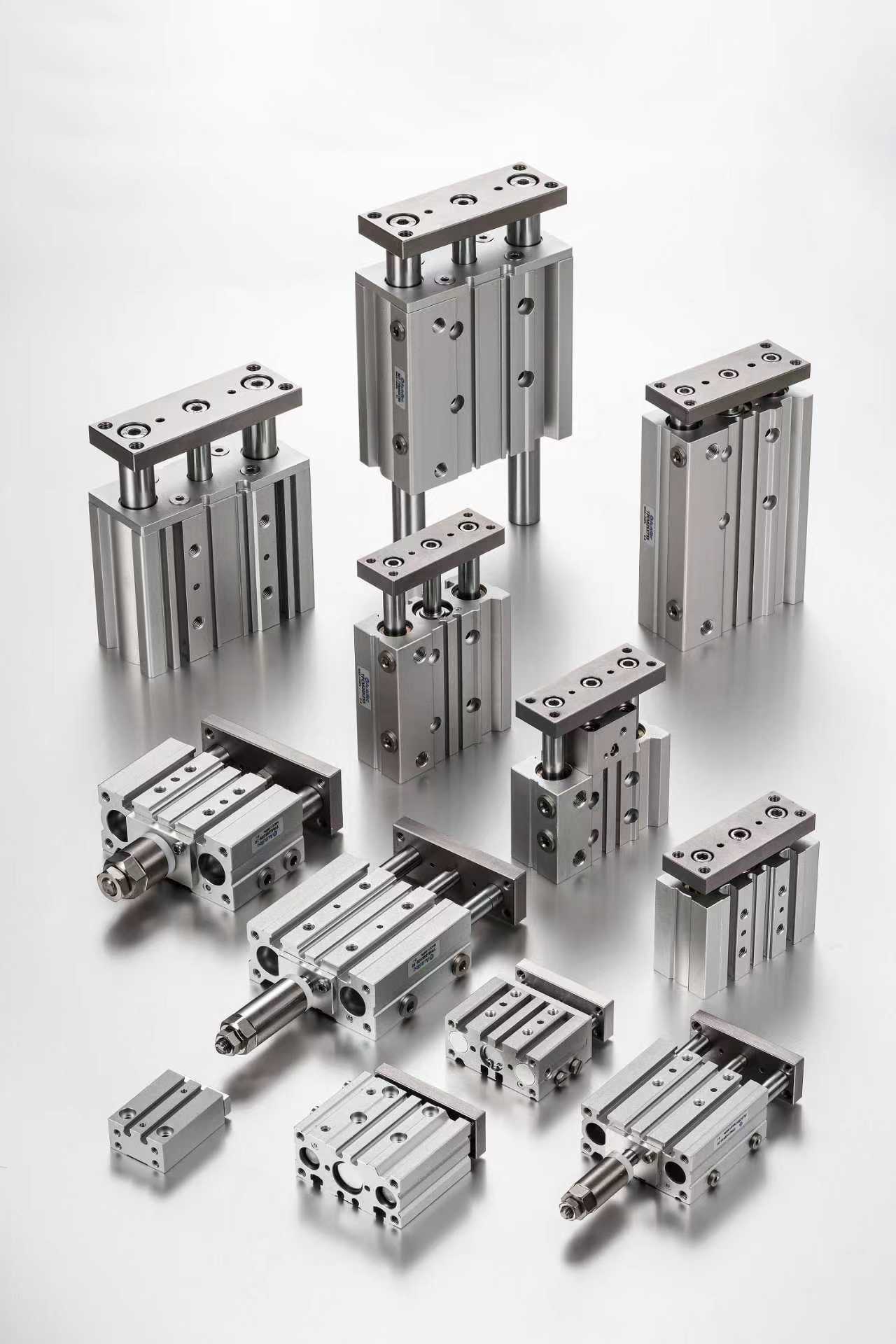

注意：如果行程超過200mm，建議增加導向桿或選擇帶導向功能的氣缸（如滑臺氣缸），防止活塞桿變形、磨損。
第四步：確定安裝方式
氣缸的安裝方式直接影響設備的整體布局和安裝便利性。常見安裝方式有：
| 安裝方式 | 特點 | 適用場景 |
|---|---|---|
| 基本型（耳軸/耳環） | 兩端有安裝孔，可直接固定 | 通用場景，安裝簡單 |
| 法蘭型 | 前端或后端帶法蘭盤 | 需要牢固固定，承受較大負載 |
| 腳座型 | 底部帶腳座 | 設備底座安裝，常見于大型設備 |
| 耳軸型 | 中間帶耳軸 | 需要擺動安裝的場合 |
選型建議：如果不確定，基本型耳軸安裝最通用；如果設備震動較大或負載較重，選擇法蘭型。
第五步：確定緩沖方式
氣缸運動到末端時，活塞會撞擊端蓋。如果沒有緩沖，會產生噪音和沖擊，影響設備壽命。
| 緩沖類型 | 特點 | 適用場景 |
|---|---|---|
| 無緩沖 | 無緩沖裝置，撞擊大 | 低速、輕負載，不推薦常規使用 |
| 橡膠緩沖 | 端蓋帶橡膠墊 | 速度較慢、負載較輕的場合 |
| 氣緩沖 | 利用空氣壓縮緩沖 | 高速、重負載，效果最好 |
| 液壓緩沖（外部） | 外部加裝液壓緩沖器 | 沖擊大、要求高，需要額外安裝 |
選型建議：常規自動化設備，氣緩沖是最常用的配置，平衡了成本和效果。如果速度非常慢（<100mm/s），橡膠緩沖也夠用。
第六步：考慮使用環境
氣缸的工作環境直接影響其材質選擇和密封要求。
| 環境類型 | 要求 | 推薦配置 |
|---|---|---|
| 普通車間 | 一般灰塵、無腐蝕 | 標準型、普通密封 |
| 潮濕環境 | 水汽、輕度腐蝕 | 不銹鋼活塞桿、防銹處理 |
| 粉塵環境 | 金屬粉塵、木屑 | 帶防塵罩、防塵密封 |
| 無塵車間 | 潔凈度要求高 | 無潤滑脂、低發塵設計 |
| 高溫環境 | 超過70℃ | 高溫密封件、特殊潤滑脂 |
特別提醒：在食品、醫藥等衛生要求高的行業，需要選擇食品級潤滑脂和符合衛生標準的氣缸。
第七步：確認品牌與型號
參數確定后，就可以選擇具體品牌和型號了。常見工控氣缸品牌有：
| 品牌 | 特點 | 適用場景 |
|---|---|---|
| 費斯托（Festo） | 德國品牌，品質穩定，型號齊全，技術資料完善 | 對品質要求高的設備，首選 |
| SMC | 日本品牌，性價比高，市場占有率高 | 通用自動化設備 |
| 亞德客（Airtac） | 國產品牌，價格優勢明顯 | 成本敏感、要求不高的場合 |
| 其他國產品牌 | 價格更低，但品質參差不齊 | 非關鍵部位、簡易設備 |
選型建議：如果預算允許，優先選擇費斯托或SMC，型號規范、供貨穩定、技術支持和售后有保障。我們公司是費斯托的授權代理商，可以提供原廠正品和選型技術支持。
選型總結：一張表搞定
| 步驟 | 考慮因素 | 常見選擇 |
|---|---|---|
| 1 | 氣缸類型 | 雙作用（首選） |
| 2 | 缸徑 | 根據負載計算，預留余量 |
| 3 | 行程 | 大于實際需求距離 |
| 4 | 安裝方式 | 基本型耳軸（通用）/法蘭型（牢固） |
| 5 | 緩沖方式 | 氣緩沖（推薦） |
| 6 | 使用環境 | 根據潔凈度、濕度、溫度選擇 |
| 7 | 品牌 | 費斯托/SMC（品質優先）/國產品牌（成本優先） |
選型案例參考
案例：某自動化包裝設備，需要將產品從流水線推到另一條線上。產品重量約30kg，推送距離120mm，設備運行速度中等，普通車間環境。
選型過程：
類型：雙作用氣缸
缸徑：30kg負載，安全余量1.5倍 → 45kg推力 → 選擇缸徑50
行程：120mm → 選125mm行程
安裝方式：設備空間充足，選基本型耳軸安裝
緩沖：中等速度 → 選氣緩沖
環境：普通車間 → 標準配置即可
品牌：設備要求穩定 → 選費斯托
最終型號：費斯托 DSNU-50-125-PPV-A
寫在最后
氣缸選型并不復雜，關鍵是理清需求、一步一步計算。如果你正在為設備選型發愁，或者手頭有現成項目需要配套工控元件，歡迎聯系我們。
